Individuell fertig bestückte und konfektionierte 19-Zoll Rackpanel

Einschrauben ins Rack, anschließen – loslegen.

Ich heisse dich herzlich Willkommen bei Rack-Panel.de

Teure Geräte im 19-Zoll Format gibt es viele, besonders in der Event-Branche, Fernseh-/Video-/Tonstudios, Übertragungswagen, in Proberäumen und unzähliges mehr. Der Transport dieser erfolgt, falls nicht fest verbaut, i.d.R. in Cases, um die Geräte vor Beschädigungen zu schützen und natürlich um diese Stapelbar zu machen. Lose herumliegende Geräte sind nicht sonderlich hilfreich.

Bei vielen Geräten liegen die Anschlüsse auf der Rückseite, da vorne die Bedienung erfolgt. Des Weiteren besitzen nicht Wenige eine geringe Tiefe, sodass man, wenn diese in Cases geschraubt sind, stellenweise schlecht an die Anschlüsse heran kommt. Etwas umverkabeln ist auch nicht gerade elegant, wenn das Case voll von Kabeln und/oder Adaptern ist.

Um solche Probleme bzw. Unbequemlichkeiten zu lösen, gibt es 19-Zoll Rackblenden bzw. Rack-Panels mit „D-Norm-Löcher“, die mit vielen nützlichen Einbaumodulen bestückt werden können, um Anschlüsse z.B. nach vorne zu legen, oder besser an diese heran zu kommen und/oder direkt zu adaptieren.
Ich habe für diverse Technikdienstleister und Musiker, und auch für mich selbst, im Laufe der Jahre so manche Blende nach Bedarf und Anforderung gebaut, sei es für Amp-Racks, Video-Racks, Audio-Interfaces usw. Da ich selbst seit Jahren als Techniker in der Veranstaltungsbranche unterwegs bin, weiss ich was Sinn macht, worauf es ankommt und wie das Leben auf der „Baustelle“ einfacher wird. Wie oft kroch man unter Bühnen, unter denen diverse Geräte „versteckt“ waren, weil man noch was (um-)patchen/anschließen musste, oder wühlte mit Taschenlampen in diversen Racks, die zum Frust noch in Bodennähe standen, usw. Ich denke, jeder kann da ein Lied von singen.
Ihr braucht? Ich baue!

19-Zoll Rack-Panel - Loom für MOTU 8-Pre USB

Was wird verbaut?

Verbaut werden in erster Linie Produkte von Neutrik, zumindest dort, wo es auf viele Steckzyklen und Robustheit ankommt. Um die Kosten im Rahmen zu halten, verbaue ich „Rackintern“ Stecker von HiCon, durchweg alles mit Goldkontakten.
Bei Klinkenstecker, z.B. bei Audiointerfaces, werden „leichte“ Stecker mit Gold-Tip verwendet. „Leicht“ hat den Hintergrund, dass Klinkenbuchsen an Geräten keine gute Verriegelung besitzen und dadurch die Gefahr des „Herausrappelns“ durch Vibrationen beim Transport oder durch den rauhen Alltag auf der Baustelle verringert werden soll, zumindest dann, wenn das Case auf der Rückseite stehend transportiert wird. Zudem ist die Anforderung in Sachen Robustheit an den Stecker im Rack weitaus geringer.

19-Zoll Rack-Panel - MOTU 8-Pre USB

Welche Art Rackpanels werden verwendet?

Als Rackpanels kommen Produkte von Sommer-Cable zum Einsatz. Mögliche Varianten sind:

  • 12x D-Norm, 1HE
  • 16x D-Norm, 1HE
  • 24x D-Norm, 2-reihig, 2HE
  • 32x D-Norm, 2-reihig, 2HE

Z.Zt. sind ausschließlich „Standard-Panels“ möglich.

Die Einbaumodule werden ausschließlich verschraubt und nicht genietet, um spätere Konfigurationsänderungen an den Panels problemlos zu ermöglichen. Somit „kauft“ man so gesehen auch Einzelteile, da diese nicht durch Ausbohren der Nieten beschädigt werden.

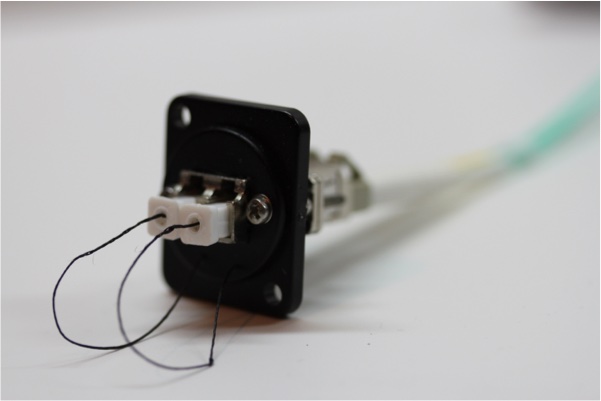

LWL LC - D-Norm Custom

Bestückung der Panels, Leitungen und weitere Details

Alle Leitungen die verbaut werden sind hochwertige Leitungen, u.a. von Sommer-Cable, Lindy o.ä. Sämtliche Leitungen werden Zugentlastet befestigt, die Blenden beschriftet. Unbestückte Löcher werden mit Blindplatten versehen.
Folgende Steckverbindungen sind möglich:

  • Alles was XLR ist (auch AES-3)
  • Cinch (auch S/P-Dif)
  • Klinke 3,5mm, 6,3mm
  • SpeakOn 2+4-Pol.
  • MIDI
  • Toslink bzw. ADAT
  • LWL (OpticalCon, LC oder SC, bei SC 1x Steckverbindung pro D-Norm-Loch ohne Beschädigung des Panels)
  • USB 2.0, 3.0 *
  • FireWire 400 (800 gibt es nicht, aber als Sonderanfertigung möglich)
  • EtherCon CAT 5, 6, 7
  • HDMI bis 2.1
  • PowerCon 20A
  • PowerCon True1 In
  • BNC
  • Sub-D bis 9-Pol.
  • Diverse Keystone-Verbindungen
  • Diverse andere D-Norm-Einbaumodule oder Anfertigungen
  • Blinddeckel

* USB bis 3.0, wobei Geräte durch die erhöhte Anzahl an Steckverbindungen u.U. nicht funktionieren. Externe Festplatten z.B. funktionieren u.U. nicht, SSD’s habe ich noch nicht getestet.
USB-3 Audiointerfaces, z.B. das RME MadiFace XT funktioniert bei 2x D-Norm-Buchse (=3x USB-Leitung) in Reihe nicht mehr ohne Übertragungsfehler.
USB 3.1 bzw. Typ C habe ich noch nicht getestet, es gibt auch noch keine D-Norm-fähige Einbaubuchsen. Ebenso Thunderbold. Die Spezifikationen dieser Schnittstelle lässt ein Verlängern nicht zu, da diese aktive Kabel benötigt.
